Stalen actuatoren met dubbele werking en eenvoudige werking

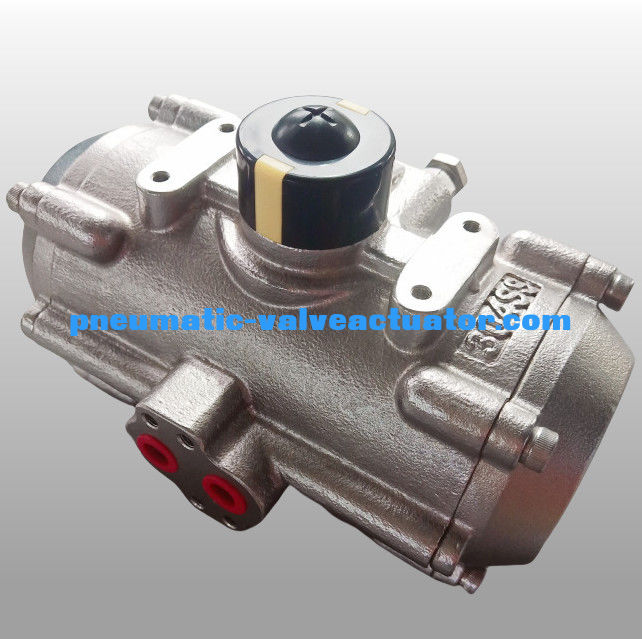

Pneumatische actuator
| Materiaal |
SS304, SS316 |
| Rotatiehoek |
0 ~ 90 graden |
| Structuur |
met een vermogen van niet meer dan 50 W |
| Werkdruk |
2 tot en met 8 bar |
| Oppervlaktebehandeling |
hard anodiseren |
| Werktemperatuur |
Normale temperatuur: -20oC ((-4oF) ~ 80oC (+176oF);
Hoge temperatuur: -15oC ((+5°F) ~ 150oC (+302°F);
Lage temperatuur: -40oC (~104oF) ~ 80oC (~176oF). |
| Verbinding |
NAMUR, ISO5211 en DIN3337 |
| Toepassing |
ballenklep, vlinderklep en draaimachine |
| Kleur van de beker |
grijs, zwart, blauw, donkerblauw, rood, oranje |
van een breedte van niet meer dan 50 mm
De SS-serie actuatoren nemen corrosiebestendigheid tot het uiterste met alle geweldige technische functies die ons onderscheiden van de concurrentie.Onze roestvrijstalen actuatoren voldoen aan de ISO-standaard waardoor de automatisering van de klep eenvoudig en kosteneffectief is..Door middel van onderzoek, ontwikkeling en ontwerp bevatten de pneumatische aandrijvingen van de AT-serie de nieuwste technologische materialen en innovatieve ideeën.
Volledige conformiteit met de nieuwste specificaties: ISO5211, DIN3337 en VDINDE-3854, NAMUR.
De aluminiumcarrosserie met hoge intensiteit heeft een geslepen binnenste oppervlak, bedekt met harde anodeoxydatie voor een lange levensduur, lage wrijvingscoëfficiënt en snelle prestaties.
De uitstekende compacte en gemoderniseerde constructie en de vele specificaties maken de keuze zowel economisch als gunstig.
Alle werkingsoppervlakken nemen een hoogwaardig lager aan, wat resulteert in lage wrijving, een lange levensduur en geen geluid
De twee onafhankelijke externe schokregelaars kunnen gemakkelijk en nauwkeurig ±5° in zowel open als dicht richting worden ingesteld.
Dezelfde contour actuatoren hebben de functionele modi van dubbel handelen en enkel handelen (Spring -Return).
Multi-functie indicator met NAMUR is handig voor het monteren van accessoires.
Een voorgecomprimeerde laadveer is handig voor veilige montage en afbreken.
Met behulp van de onderstaande methode kunnen de gebruikers de gegevens van de gebruiker op de website van de fabrikant verzamelen.
Er zijn verschillende O-ringmaterialen beschikbaar voor hoge en lage temperaturen.
Solenoïde kleppen zijn gemakkelijk te monteren zonder aansluitplank.
Pneumatische draaiknoppen worden veel gebruikt in kogelklep en vlinderklep.
Lage kosten, compact ontwerp, lange levensduur.
Type pneumatische aandrijving: enkelwerkend (veer terug) of dubbelwerkend.
Kleur: oranje, blauw, zwart, donkergrijs. we accepteren OEM kleuren en merk.
Werkdruk van de pneumatische actuator: 0,3 tot 0,8 MPa
Onderaansluiting: ISO 5211
Standaard voor magnetoventiel: Namur
Bijbehorende onderdelen van de pneumatische actuator: grensschakelaar, magnetoventil, positioner.
Afmetingen van de pneumatische actuator
| Model |
Een |
B. |
C |
D |
H×I |
G |
N |
J |
K |
L |
M |
Luchtverbinding |
| ATO32 |
110 |
45 |
45 |
20 |
50 × 25 |
12 |
9 |
Het36 |
|
M5x7.5 |
|
G1/8"
|
| AT040 |
122 |
60 |
65 |
20 |
80 × 30 |
14 |
11 |
Het50 |
Het36 |
M6 × 10 |
M5x7.5 |
NAMUR G1/4" |
| AT052 |
147 |
72 |
72 |
20 |
80 × 30 |
14 |
11 |
Het50 |
Het36 |
M6 × 10 |
M5x7.5 |
NAMUR G1/4" |
| AT063 |
172 |
88 |
83 |
20 |
80 × 30 |
18 |
14 |
Het70 |
Het50 |
M8×13 |
M6 × 10 |
NAMUR G1/4" |
| AT075 |
184 |
100 |
95 |
20 |
80 × 30 |
20 |
14 |
Het70 |
Het50 |
M8×13 |
M6 × 10 |
NAMUR G1/4" |
| AT083 |
204 |
109 |
103 |
20 |
80 × 30 |
21 |
17 |
Het70 |
Het50 |
M8×13 |
M6 × 10 |
NAMUR G1/4" |
| AT092 |
262 |
117 |
109 |
20 |
80 × 30 |
22 |
17 |
Het70 |
Het50 |
M8×13 |
M6 × 10 |
NAMUR G1/4" |
| AT105 |
268 |
133 |
121 |
20 |
80 × 30 |
26 |
22 |
Het102 |
Het70 |
M10 × 16 |
M8×13 |
NAMUR G1/4" |
| AT125 |
301 |
155 |
143 |
20 |
80 × 30 |
27 |
22 |
Het102 |
Het70 |
M10 × 16 |
M8×13 |
NAMUR G1/4" |
| AT140 |
394 |
173 |
152 |
20 |
80 × 30 |
32 |
27 |
Het125 |
Het102 |
M12 × 20 |
M10 × 16 |
NAMUR G1/4" |
| AT160 |
458 |
198 |
174 |
20 |
80 × 30 |
34 |
27 |
Het125 |
Het102 |
M12 × 20 |
M10 × 16 |
NAMUR G1/4" |
| AT190 |
528 |
232 |
206 |
30 |
130×30 |
40 |
36 |
Het140 |
|
M16×24 |
|
NAMUR G1/4" |
| AT210 |
532 |
257 |
226 |
30 |
130×30 |
40 |
36 |
Het140 |
|
M16×24 |
|
NAMUR G1/4" |
| AT240 |
660 |
291 |
260 |
30 |
130×30 |
50 |
46 |
Het165 |
|
M20 × 25 |
|
NAMUR G1/4" |
| AT270 |
740 |
330 |
294 |
30 |
130×30 |
50 |
46 |
Het165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| AT300 |
798 |
354 |
336 |
30 |
130×30 |
60 |
46 |
Het165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| AT350 |
880 |
408 |
385 |
30 |
130×30 |
60 |
46 |
Het165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| AT400 |
950 |
464 |
516 |
30 |
130×30 |
60 |
55 |
Het254 |
Het165 |
8-M16×25 |
M20 × 25 |
NAMUR G1/2" |
Toepassing van het product
AT-serie Pneumatic Actuator is gemaakt van twee zuigers aangedreven door rekken en pinnen. Er zijn twee modellen.die geschikt zijn voor verschillende brandbare stoffen, corrosieve, stoffige, sterke magnetische velden, straling, trillingen corrosieve omgeving binnen of buiten.
Automatische besturing op het gebied van elektriciteit, petrochemie, metallurgie, aardolie, gas, stad, bouw, riolering, chemische industrie, olieraffinage, mijnbouw, energiecentrales, metallurgie, architectuur,medicijnen, voedsel, gas, wetenschappelijk onderzoek, enz.
