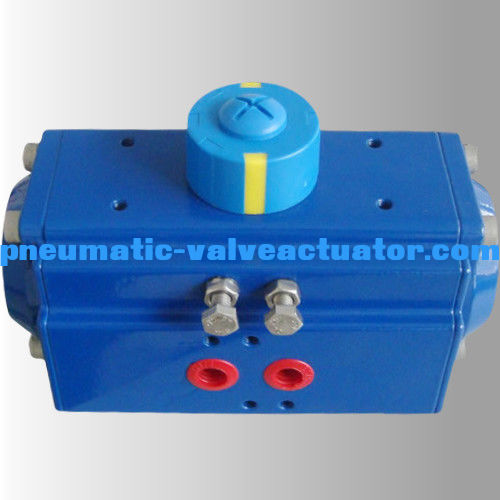

Rack and Pinion Pneumatic Actuator met PTFE coating Blue Actuator
Pneumatische actuator
| Materiaal |
Aluminiumlegering |
| Rotatiehoek |
0 ~ 90 graden |
| Structuur |
met een vermogen van niet meer dan 50 W |
| Werkdruk |
2 tot en met 8 bar |
| Oppervlaktebehandeling |
hard anodiseren |
| Werktemperatuur |
Normale temperatuur: -20oC ((-4oF) ~ 80oC (+176oF);
Hoge temperatuur: -15oC ((+5°F) ~ 150oC (+302°F);
Lage temperatuur: -40oC (~104oF) ~ 80oC (~176oF). |
| Verbinding |
NAMUR, ISO5211 en DIN3337 |
| Toepassing |
ballenklep, vlinderklep en draaimachine |
| Kleur van de beker |
grijs, zwart, blauw, donkerblauw, rood, oranje |
met een vermogen van niet meer dan 50 W
CCW
Lucht naar poort A dwingt de zuigers naar buiten, waardoor de pinion tegen de klok mee draait terwijl de lucht uit poort B wordt uitgeput.
Lucht naar poort B dwingt de zuigers naar binnen, waardoor de pinnen in de richting van de klok draaien terwijl de lucht uit poort A wordt uitgeput.
CW
Lucht naar poort A dwingt de zuigers naar buiten, waardoor de pinion in de richting van de klok omdraaien terwijl de lucht uit poort B wordt afgevoerd.
Lucht naar poort B dwingt de zuigers naar binnen, waardoor de pinnen tegen de klok in draaien terwijl de lucht uit poort A wordt uitgeput.
met een vermogen van niet meer dan 50 W
CCW
Lucht naar poort A dwingt de zuigers naar buiten, waardoor de veren comprimeren.
Verlies van luchtdruk op poort A, de opgeslagen energie in de veren dwingt de zuigers naar binnen.
CW
Lucht naar poort B dwingt de zuigers naar buiten, waardoor de veren comprimeren.
Verlies van luchtdruk op poort A, de opgeslagen energie in de veren dwingt de zuigers naar binnen.
Hoofdkenmerken
Pneumatische draaiknoppen worden veel gebruikt in kogelklep en vlinderklep.
Lage kosten, compact ontwerp, lange levensduur.
Type pneumatische aandrijving: enkelwerkend (veer terug) of dubbelwerkend.
Kleur: oranje, blauw, zwart, donkergrijs. we accepteren OEM kleuren en merk.
Werkdruk van de pneumatische actuator: 0,3 tot 0,8 MPa
Onderaansluiting: ISO 5211
Standaard voor magnetoventiel: Namur
Bijbehorende onderdelen van de pneumatische actuator: grensschakelaar, magnetoventil, positioner.
Afmetingen van de pneumatische actuator
| Model |
Een |
B. |
C |
D |
H×I |
G |
N |
J |
K |
L |
M |
Luchtverbinding |
| ATO32 |
110 |
45 |
45 |
20 |
50 × 25 |
12 |
9 |
Het36 |
|
M5x7.5 |
|
G1/8"
|
| AT040 |
122 |
60 |
65 |
20 |
80 × 30 |
14 |
11 |
Het50 |
Het36 |
M6 × 10 |
M5x7.5 |
NAMUR G1/4" |
| AT052 |
147 |
72 |
72 |
20 |
80 × 30 |
14 |
11 |
Het50 |
Het36 |
M6 × 10 |
M5x7.5 |
NAMUR G1/4" |
| AT063 |
172 |
88 |
83 |
20 |
80 × 30 |
18 |
14 |
Het70 |
Het50 |
M8×13 |
M6 × 10 |
NAMUR G1/4" |
| AT075 |
184 |
100 |
95 |
20 |
80 × 30 |
20 |
14 |
Het70 |
Het50 |
M8×13 |
M6 × 10 |
NAMUR G1/4" |
| AT083 |
204 |
109 |
103 |
20 |
80 × 30 |
21 |
17 |
Het70 |
Het50 |
M8×13 |
M6 × 10 |
NAMUR G1/4" |
| AT092 |
262 |
117 |
109 |
20 |
80 × 30 |
22 |
17 |
Het70 |
Het50 |
M8×13 |
M6 × 10 |
NAMUR G1/4" |
| AT105 |
268 |
133 |
121 |
20 |
80 × 30 |
26 |
22 |
Het102 |
Het70 |
M10 × 16 |
M8×13 |
NAMUR G1/4" |
| AT125 |
301 |
155 |
143 |
20 |
80 × 30 |
27 |
22 |
Het102 |
Het70 |
M10 × 16 |
M8×13 |
NAMUR G1/4" |
| AT140 |
394 |
173 |
152 |
20 |
80 × 30 |
32 |
27 |
Het125 |
Het102 |
M12 × 20 |
M10 × 16 |
NAMUR G1/4" |
| AT160 |
458 |
198 |
174 |
20 |
80 × 30 |
34 |
27 |
Het125 |
Het102 |
M12 × 20 |
M10 × 16 |
NAMUR G1/4" |
| AT190 |
528 |
232 |
206 |
30 |
130×30 |
40 |
36 |
Het140 |
|
M16×24 |
|
NAMUR G1/4" |
| AT210 |
532 |
257 |
226 |
30 |
130×30 |
40 |
36 |
Het140 |
|
M16×24 |
|
NAMUR G1/4" |
| AT240 |
660 |
291 |
260 |
30 |
130×30 |
50 |
46 |
Het165 |
|
M20 × 25 |
|
NAMUR G1/4" |
| AT270 |
740 |
330 |
294 |
30 |
130×30 |
50 |
46 |
Het165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| AT300 |
798 |
354 |
336 |
30 |
130×30 |
60 |
46 |
Het165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| AT350 |
880 |
408 |
385 |
30 |
130×30 |
60 |
46 |
Het165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| AT400 |
950 |
464 |
516 |
30 |
130×30 |
60 |
55 |
Het254 |
Het165 |
8-M16×25 |
M20 × 25 |
NAMUR G1/2" |
Toepassing van het product
De AT-serie Rack & Pinion Pneumatic Actuator bestaat uit twee zuigers aangedreven door rekken en zuigers.die geschikt zijn voor verschillende brandbare stoffen, corrosieve, stoffige, sterke magnetische velden, straling, trillingen corrosieve omgeving binnen of buiten.
Automatische besturing op het gebied van elektriciteit, petrochemie, metallurgie, aardolie, gas, stad, bouw, riolering, chemische industrie, olieraffinage, mijnbouw, energiecentrales, metallurgie, architectuur,medicijnen, voedsel, gas, wetenschappelijk onderzoek, enz.
