OEM dubbelwerkende pneumatische actuator aluminium legering rack pinion type

Plaats van herkomst	China
Merknaam	OEM
Certificering	CE,ATEX,ISO9001
Modelnummer	AT32-AT400

Productgegevens

Type:

dubbel optreden enkel optreden

Materiaal:

Aluminiumlegering

STRUCTURE:

Rack & Pinion

Toepassing:

Automatische bedieningsklep

Vermogen:

Pneumatisch

Temperatuur:

Normale temperatuur, lage temperatuur, hoge temperatuur.

Media:

hydraulische olie of water

Kleur:

RAL5021.blauw,grijs,op maat,afhankelijk van de klant.

Grootte:

32 mm tot 400 mm

Markeren:

OEM Pneumatisch rek en pinion actuator

Doppelwerkingspneumatische klepactuatoren

Betaling en verzendvoorwaarden

Min. bestelaantal

1 stuks

Prijs

10-2000

Verpakking Details

Schuim + kartonnen doos + houten behuizing

Levertijd

3-7 dagen

Betalingscondities

T/T

Levering vermogen

1000 stuks per dag

Productbeschrijving

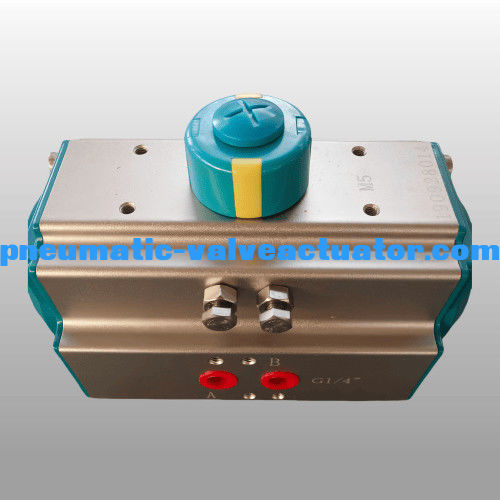

OEM Pneumatische rack en pinion actuator dubbele valve actuatoren

Productspecificaties

Pneumatische actuatoren van de AT-serie zijn ontworpen voor dubbele zuigers aangedreven door rekken en pinnen, verkrijgbaar in dual acting- en spring return-modellen.corrosief, stoffige, sterke magnetische velden, straling en trillingen, zowel binnen als buiten.

Aantekening	Waarde
Type	Dubbele actie
Materiaal	Aluminiumlegering
Structuur	Rack & Pinion
Toepassing	Automatische bedieningsklep
Kracht	Pneumatische
Temperatuur	Normale temperatuur, lage temperatuur, hoge temperatuur
Media	Hydraulische olie of water
Kleur	RAL5021.blauw, grijs, volgens de eisen van de klant, op maat
Grootte	32 mm tot 400 mm

Model AT052 Pneumatische actuator met rack en pinion

Hoogwaardige dubbele-effectkleppen die zijn ontworpen voor precisiebeheer in industriële toepassingen.

Belangrijkste specificaties

Materiaal	Aluminiumlegering
Rotatiehoek	0 ~ 90 graden
Structuur	met een vermogen van niet meer dan 50 W
Werkdruk	2 tot en met 8 bar
Oppervlaktebehandeling	Hard anodiseren
Werktemperatuur	Normale temperatuur: -20oC ((-4oF) ~ 80oC (+176oF) Hoge temperatuur: -15oC ((+5°F) ~ 150oC (+302°F) Laag temperatuur: -40oC ((-104oF) ~ 80oC (+176oF)
Verbinding	NAMUR, ISO5211 en DIN3337
Toepassing	Balk, vlinderklep en draaimachine
Kleurenopties	Grijz, zwart, blauw, donkerblauw, rood, oranje

Productkenmerken

Volledige conformiteit met de specificaties ISO5211, DIN3337, VDINDE-3854 en NAMUR
Geëxtrudeerd aluminium met een harde geanodiseerde coating voor duurzaamheid
Lage wrijvingscoëfficiënt en snelle prestaties
Compacte, moderne constructie met verschillende specificaties
Hoogwaardige lagers voor lage wrijving, lange levensduur en stille werking
Externe schommelinstelbouten voor een nauwkeurige ±5°-instelling
Verkrijgbaar in dubbelwerkende en enkelwerkende modellen
Multifunctioneel indicator met NAMUR voor een gemakkelijke montage van accessoires
Voorgecomprimeerde laadveer voor veilige montage en afbreken
met een vermogen van niet meer dan 50 W
Verschillende O-ringmaterialen voor verschillende temperatuurvereisten
Direct montage van magnetoventiel zonder aansluitplank

Technische aspecten

Model	Een	B.	C	D	H × I	G	N	J	K	L	M	Luchtverbinding
ATO32	110	45	45	20	50 × 25	12	9	Æ36		M5 × 7.5		G1/8 "
AT040	122	60	65	20	80 × 30	14	11	Æ50	Æ36	M6 × 10	M5 × 7.5	NAMUR G1/4 "
AT052	147	72	72	20	80 × 30	14	11	Æ50	Æ36	M6 × 10	M5 × 7.5	NAMUR G1/4 "
AT063	172	88	83	20	80 × 30	18	14	Æ70	Æ50	M8 × 13	M6 × 10	NAMUR G1/4 "
AT075	184	100	95	20	80 × 30	20	14	Æ70	Æ50	M8 × 13	M6 × 10	NAMUR G1/4 "
AT083	204	109	103	20	80 × 30	21	17	Æ70	Æ50	M8 × 13	M6 × 10	NAMUR G1/4 "
AT092	262	117	109	20	80 × 30	22	17	Æ70	Æ50	M8 × 13	M6 × 10	NAMUR G1/4 "
AT105	268	133	121	20	80 × 30	26	22	Æ102	Æ70	M10 × 16	M8 × 13	NAMUR G1/4 "
AT125	301	155	143	20	80 × 30	27	22	Æ102	Æ70	M10 × 16	M8 × 13	NAMUR G1/4 "
AT140	394	173	152	20	80 × 30	32	27	Æ125	Æ102	M12 ×20	M10 × 16	NAMUR G1/4 "
AT160	458	198	174	20	80 × 30	34	27	Æ125	Æ102	M12 ×20	M10 × 16	NAMUR G1/4 "
AT190	528	232	206	30	130 × 30	40	36	Æ140		M16 × 24		NAMUR G1/4 "
AT210	532	257	226	30	130 × 30	40	36	Æ140		M16 × 24		NAMUR G1/4 "
AT240	660	291	260	30	130 × 30	50	46	Æ165		M20 × 25		NAMUR G1/4 "
AT270	740	330	294	30	130 × 30	50	46	Æ165		M20 × 25		NAMUR G1/2 "
AT300	798	354	336	30	130 × 30	60	46	Æ165		M20 × 25		NAMUR G1/2 "
AT350	880	408	385	30	130 × 30	60	46	Æ165		M20 × 25		NAMUR G1/2 "
AT400	950	464	516	30	130 × 30	60	55	Æ254	Æ165	8-M16 ×25	M20 × 25	NAMUR G1/2 "
